Brancher une cuisinière électrique soi-même : la marche à suivre

Brancher une cuisinière électrique n’est pas brancher un grille-pain. L’appareil réunit une table de cuisson et un four, appelle une puissance élevée, et se raccorde sur un circuit qui lui est réservé. Le geste final, quand tout est en place, prend un quart d’heure. Ce qui compte, c’est ce qu’il y a en amont : le bon circuit, la bonne protection, la bonne section de câble. Voici où passe la ligne entre ce que vous pouvez faire et ce qui relève de l’électricien.

Avant tout : ce que vous pouvez faire, et ce que vous ne devez pas faire

Deux situations, radicalement différentes.

Le circuit existe. Votre cuisine dispose d’un départ dédié à la cuisinière, avec sa protection au tableau et son point de raccordement au mur (une prise de forte intensité ou une boîte de connexion). Raccorder l’appareil sur ce point existant est à la portée d’un bricoleur soigneux, à condition de couper l’alimentation, de respecter le repérage des conducteurs et de vérifier son travail.

Aucun circuit dédié. Il faut alors créer une ligne depuis le tableau : ajouter un disjoncteur, tirer un câble de forte section, poser un point de raccordement. Cette opération touche au tableau électrique, au dimensionnement des protections et à la conformité de l’installation. Elle relève d’un électricien qualifié. Ce n’est pas une précaution de style : une ligne sous-dimensionnée chauffe en permanence dans la cloison, une protection mal calibrée ne déclenche pas quand elle devrait, et une installation non conforme se retourne contre vous en cas de sinistre.

En cas de doute, à n’importe quelle étape, on s’arrête et on appelle un professionnel. Un branchement électrique raté ne prévient pas : il se manifeste des mois plus tard, par un échauffement, un début d’incendie ou une électrisation.

Le circuit spécialisé : de quoi parle-t-on

Une cuisinière électrique se raccorde sur un circuit spécialisé, c’est à dire une ligne qui part du tableau, alimente cet appareil et rien d’autre. Aucune prise de courant, aucun éclairage, aucun autre appareil sur cette ligne.

Les caractéristiques usuelles, en monophasé domestique :

La protection différentielle 30 mA en amont n’est pas une option : elle coupe en cas de fuite de courant vers la terre, c’est elle qui protège les personnes. Le disjoncteur, lui, protège le câble contre les surintensités.

Certaines cuisinières de puissance modérée sortent d’usine avec un cordon terminé par une fiche classique et peuvent se brancher sur une prise ordinaire correctement protégée. C’est la plaque signalétique qui tranche, jamais l’habitude ni l’apparence. Elle est collée à l’arrière de l’appareil, sous le tiroir ou sur le cadre de la porte, et indique la puissance totale en watts ainsi que le mode de raccordement attendu. La notice reprend la même information avec le schéma du bornier.

Ce qui est interdit dans tous les cas de figure : une multiprise, une rallonge, un enrouleur, un adaptateur. Une cuisinière ne se branche jamais sur ces accessoires, quelle que soit leur qualité annoncée.

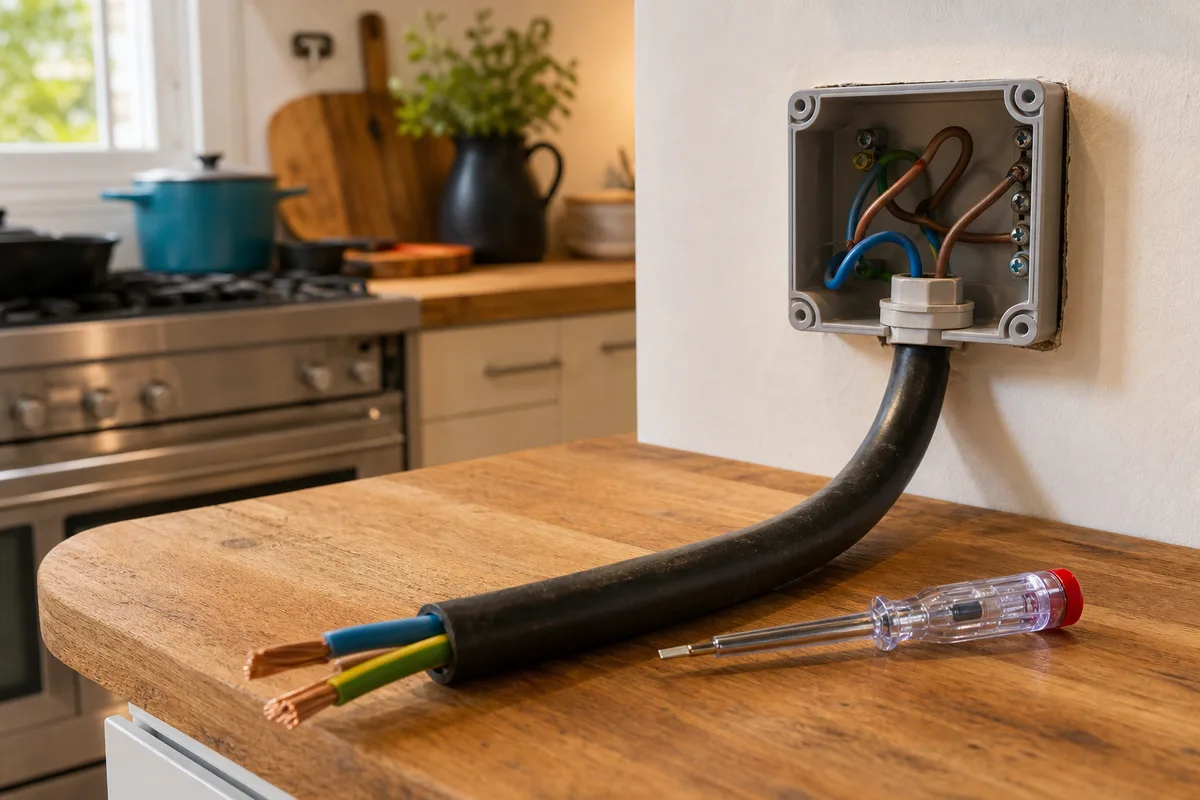

Le matériel et les vérifications préalables

Avant d’ouvrir quoi que ce soit, réunir :

• Un tournevis isolé de la bonne largeur pour le bornier.
• Une pince à dénuder et une pince coupante.
• Un détecteur de tension sans contact, et de préférence un multimètre.
• Le câble prescrit, si l’appareil est livré sans cordon : trois conducteurs, section conforme à la notice.
• Des embouts de câblage si les conducteurs sont souples et multibrins, pour éviter que les brins s’échappent sous la vis.
• La notice de l’appareil, ouverte à la page du schéma de raccordement.

Les vérifications :

1. Repérer au tableau le disjoncteur qui commande le circuit cuisine. S’il n’est pas repéré, le trouver en coupant les départs un par un et en testant le point de raccordement.
2. Lire la plaque signalétique et la comparer au calibre de la protection existante. Une cuisinière puissante sur une protection sous-dimensionnée fera disjoncter en permanence, et pire, une protection surdimensionnée sur un câble trop fin est un danger réel.
3. Vérifier la présence de la terre au point de raccordement. Un circuit sans conducteur de protection ne doit recevoir aucun appareil à carcasse métallique. Point final.

Les étapes du branchement

Le déroulé, sur un circuit existant et conforme.

1. Couper l’alimentation au tableau, sur le disjoncteur du circuit. Verrouiller ou signaler la position, pour que personne ne réarme pendant que vous travaillez.
2. Vérifier l’absence de tension au point de raccordement avec le détecteur, puis au multimètre. On ne se fie jamais à la seule position d’un interrupteur.
3. Ouvrir la boîte de raccordement murale, ou déposer le capot du bornier à l’arrière de la cuisinière selon le cas.
4. Identifier les conducteurs au repérage normalisé : bleu pour le neutre, marron ou rouge ou noir pour la phase, vert et jaune pour la terre. Sur une installation ancienne, les couleurs peuvent être fantaisistes : on identifie alors au multimètre, prudemment, ou on fait intervenir un électricien.
5. Raccorder dans le bon ordre : la terre en premier, puis le neutre, puis la phase. Le conducteur de terre se laisse volontairement un peu plus long que les autres : en cas d’arrachement du câble, c’est le dernier à céder.
6. Serrer fermement chaque borne. Un conducteur mal serré crée une résistance de contact, qui chauffe, qui carbonise, qui met le feu. Tirer sur chaque fil après serrage pour vérifier.
7. Vérifier qu’aucun brin ne dépasse et ne touche une borne voisine. Remonter le capot, refermer la boîte.
8. Serrer le presse-étoupe ou le serre-câble, qui empêche le câble d’être tiré et d’arracher les bornes.
9. Remettre sous tension, tester un foyer et le four séparément, puis ensemble.

Sur les cuisinières livrées avec un bornier apparent et plusieurs configurations possibles (monophasé, biphasé, triphasé), des barrettes de pontage sont à positionner selon un schéma imprimé sur le capot. Une erreur de pontage détruit l’appareil à la première mise sous tension. Photographier la position d’origine avant de toucher à quoi que ce soit.

La mise en place mécanique

Le branchement fait, restent trois gestes que beaucoup sautent.

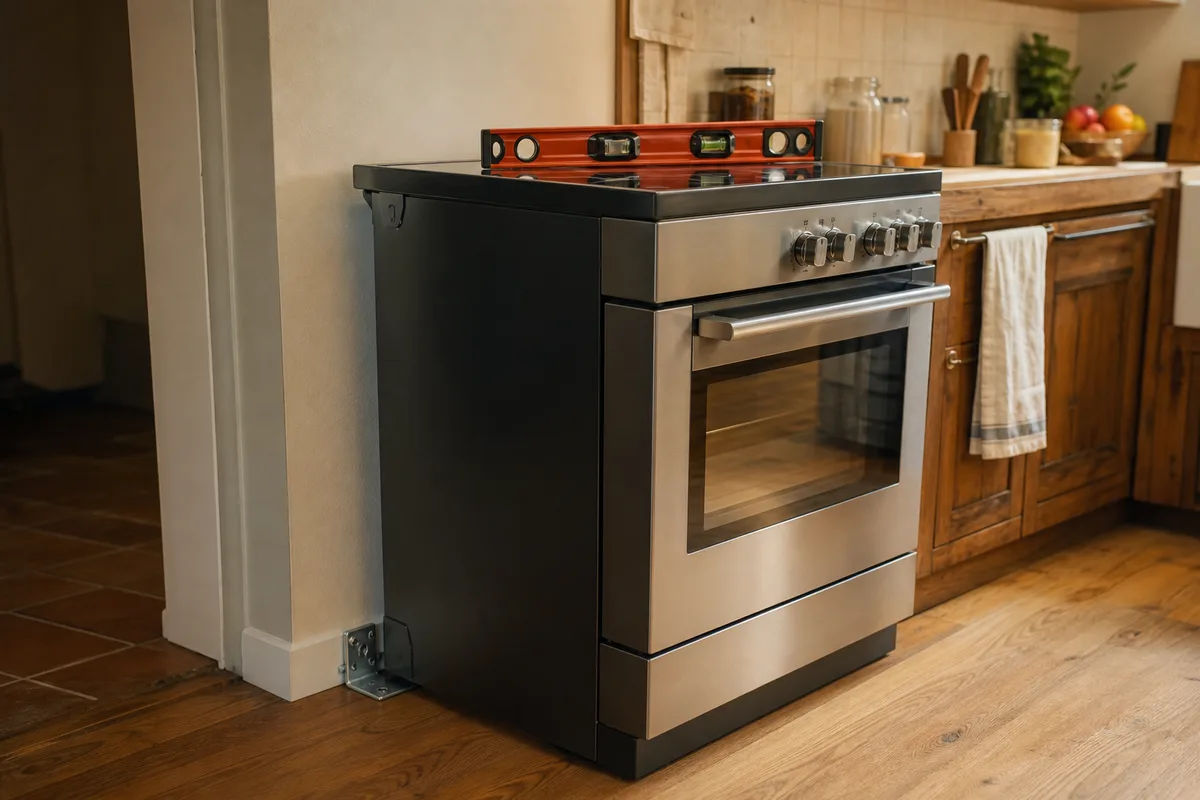

Le niveau à bulle. Une cuisinière se règle en hauteur par des pieds à vis. On l’aligne avec le plan de travail et on la met de niveau dans les deux sens. Une table pas d’aplomb fait glisser l’huile d’un côté de la poêle et cuit les crêpes de travers. Un four pas de niveau fait couler les préparations liquides.

La patte anti-basculement. Beaucoup de cuisinières sont livrées avec une équerre ou une chaîne à fixer au mur ou au sol. Elle empêche l’appareil de basculer si un enfant s’appuie sur la porte du four ouverte, ou si l’on tire trop fort sur une plaque chargée. Elle n’est pas décorative.

Le passage du câble. Il ne doit ni être écrasé par l’appareil quand on le repousse, ni frotter contre une arête vive, ni passer contre une zone chaude. On laisse un peu de mou pour pouvoir dégager la cuisinière du mur sans tirer sur les bornes.

Le cas particulier de la cuisinière mixte

Un appareil qui associe une table gaz et un four électrique cumule les deux contraintes, et personne ne prévient l’acheteur.

Côté électricité, tout ce qui précède s’applique, avec une nuance : la puissance appelée est celle du four seul, souvent plus modeste que celle d’une cuisinière tout électrique. Certains modèles mixtes sortent donc d’usine avec un cordon à fiche classique et se branchent sur une prise correctement protégée. C’est la plaque signalétique qui décide, jamais l’apparence du cordon.

Côté gaz, rien n’est allégé. Le robinet d’arrêt doit rester accessible sans déplacer l’appareil. Le flexible doit être en cours de validité, adapté au gaz distribué et au type de raccord, et ne jamais toucher une partie chaude ni être plié. L’étanchéité se contrôle à l’eau savonneuse après tout branchement, avec un pinceau, jamais à la flamme : la moindre bulle qui se forme signale une fuite.

Piège classique : un appareil mixte est plus profond qu’un ancien tout gaz, à cause du bornier et du câble à l’arrière. Le flexible existant, calculé au plus juste, se retrouve tendu une fois la cuisinière repoussée. On mesure avant, on remplace si besoin, et on ne rallonge jamais un flexible avec un raccord improvisé.

Une odeur de gaz, une bulle qui revient, un raccord qui suinte : on ferme le robinet, on aère, on n’actionne aucun interrupteur, et on fait intervenir un professionnel du gaz.

Les erreurs qui coûtent cher

• Brancher sur une prise ordinaire un appareil qui demande un circuit spécialisé. La prise fond, le câble chauffe dans le mur.
• Utiliser une rallonge, même « renforcée ». Aucune rallonge du commerce n’est faite pour une puissance de ce niveau en continu.
• Serrer mollement une borne. C’est la cause n°1 des échauffements sur les circuits de forte puissance.
• Ignorer la terre parce que l’ancienne installation n’en avait pas. Un défaut d’isolement met alors la carcasse sous tension.
• Remplacer un disjoncteur par un calibre supérieur parce qu’il « saute tout le temps ». Le disjoncteur ne saute pas par caprice : il protège le câble. Augmenter le calibre sur un câble inchangé revient à retirer le fusible d’une bombe.
• Travailler sous tension « juste pour voir ». Jamais.

Un disjoncteur qui déclenche de façon répétée, un différentiel qui saute quand on allume le four, une odeur de brûlé ou de plastique chaud derrière l’appareil, une prise tiède au toucher : tous ces signaux imposent de couper l’alimentation et de faire intervenir un électricien. Aucun de ces symptômes ne se résout en insistant.

Après le branchement

Un premier cycle de four à vide, à température élevée, pendant une trentaine de minutes, fenêtre ouverte : il élimine les huiles de fabrication et l’odeur de neuf. Les foyers se testent un par un, en surveillant l’affichage et les éventuels codes d’erreur.

Conserver la notice, avec le schéma de bornier et la liste des codes défaut. Noter quelque part le numéro du disjoncteur qui commande le circuit : le jour où quelque chose ne va plus, on gagne cinq minutes précieuses.

Les spécificités de chaque technologie de table, et ce qu’elles impliquent en puissance appelée, sont détaillées dans nos articles sur la cuisinière électrique et la cuisinière vitrocéramique. Si votre appareil combine une table gaz et un four électrique, la double contrainte de raccordement est traitée dans notre article sur la gazinière à four électrique.
